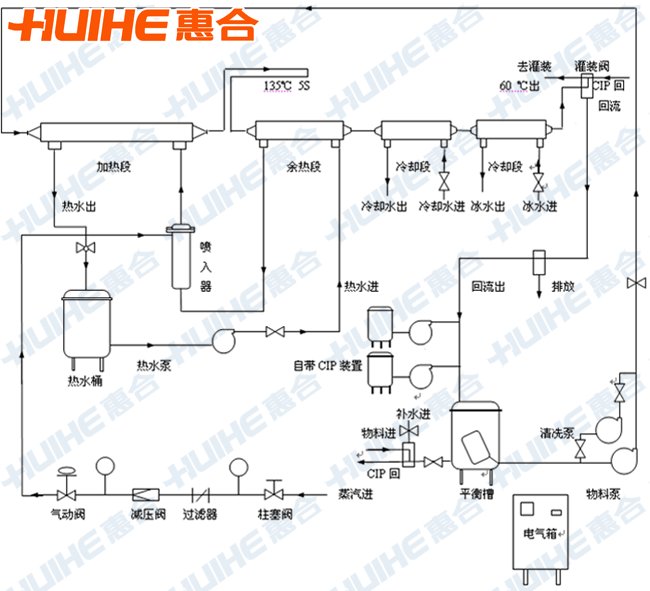

管式殺菌機主要由物料系統、高溫加熱水系統、真空脫氣機系統（可選）、高壓均質機（可選）、CIP清洗設備、自殺菌無菌系統（可選）及電氣控制系統等系統組成。

管式殺菌機的基本結構原理是殼體內裝有不銹鋼加熱管，形成加熱管束；殼體與加熱管通過管板連接。



其中高溫加熱水系統主要包括熱水罐、熱水泵、汽水混合器、螺旋槽管式熱交換器氣組、氣動薄膜調節閥、流量計等組件。

電氣控制系統主要包括可編程控制器（PLC）、觸摸屏人機界面、溫度傳感器、液位傳感器、調節閥及電氣開關等組件。該控制系統可實現從設備消毒、生產到CIP清洗階段的自動控制。

物料系統：物料是進入平衡缸，經離心式衛生泵送入管式熱交換器預熱段，達到均質溫度后，進入均質機（均質另配）均質（某些物料不需均質的可省去），均質后的物料再次進入管式熱交換器殺菌段、保溫段、熱回收段、冷卻段等。

注：殺菌合格的成品物料經回流閥送至下一道工序，若物料未達到殺菌要求，則回流閥自動轉換，使物料回流到平衡缸，重新作殺菌處理。在生產過程中，物料殺菌溫度的控制，是通過溫度手動調節系統實現的，其精度可不超過殺菌溫度的±2℃。
